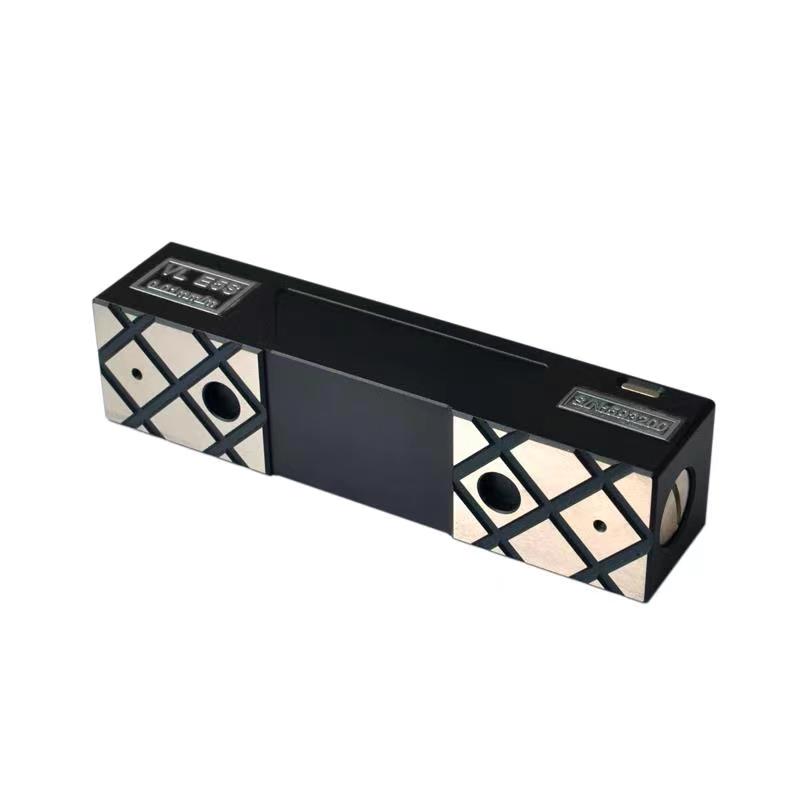

VL E5S 高精密電子水平儀

VL E5S是一款高精度電子水平儀，精度達0.01mm/m，小巧的體積可用于狹小空間的測量，并便于攜帶。

基于產品的高可靠性，VL E5S提供3年的免費保修，我們可以為客戶提供國家權威計量中心的計量檢測報告。

產品特征

◇  測量精度高達0.01mm/m                                           ◇  不銹鋼一體外殼，小巧易攜：150×36×33（mm）

◇  精密研磨的抗應力工作面，平面及V形雙工作面           ◇   4種國際單位：度、度分秒、mm/m、in/ft

◇  大屏幕LCD顯示                                                         ◇  最快5秒即可校（檢查）絕對零位

◇  優秀的長期穩定性                                                     ◇   縱向傾斜補償（更適合測量輥狀結構）

◇  快速讀數穩定時間（3s）                                           ◇  移動監測功能

◇  無線傳輸和USB通訊接口                                           ◇  內置大容量鋰離子充電電池

◇  三年保修

技術參數

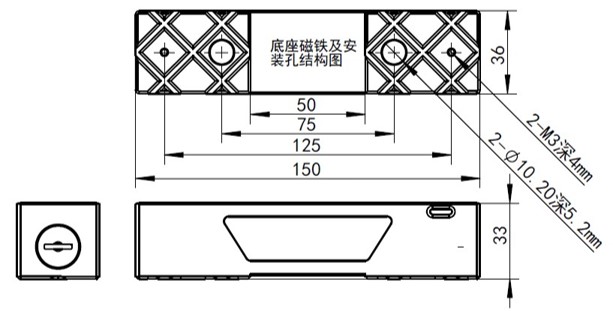

結構和尺寸

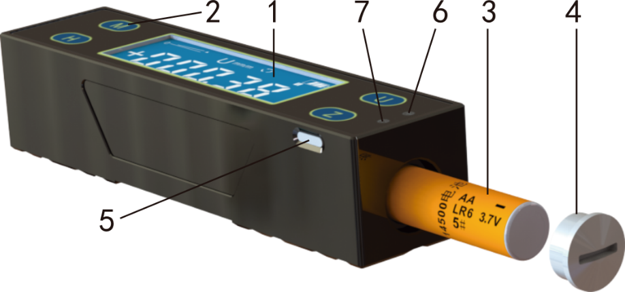

1      液晶顯示屏        2      觸摸感應按鍵

3      AA鋰電池          4      電池悶塞

5      儀器開關鍵        6      充電指示燈

7      電池狀態指示燈

注：儀器未顯示出的一端設有USB接口，負責通訊及充電功能

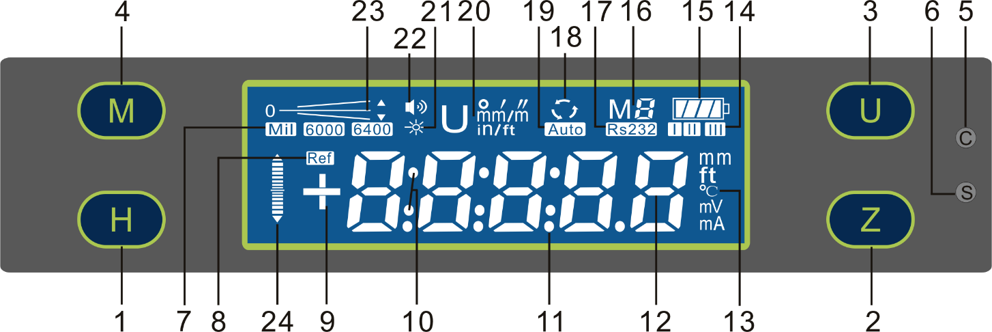

功能和顯示

1. 屏幕保持鍵    2. 儀器校準鍵    3. 單位切換鍵    4. 工作模式切換鍵     5. 充電指示燈    6. 電池狀態指示燈    7. 密位顯示燈（備用）   8. 相對零位測量標志    9. 顯示數據符號    10.單位時顯示隔號  (度分秒)     11. 小數點(顯示或隱藏)     12. 數值顯示    13. 備用單位(5種)    14. 工作模式指示    15. 電池電量指示    16. 備用功能    17. 通訊接口/無線功能標志    18. 旋轉儀器標志    19. 自動校準執行標志 (備用)    20. 主單位標志(°、°：′：″、mm/m、in/ft、計數和坡度tan)    21. 環境光過強指示(備用)    22. 語音提示標志(備用 )    23. 左右高低指示    24. 縱向傾斜狀態指示 (每格1′)

操作和測量

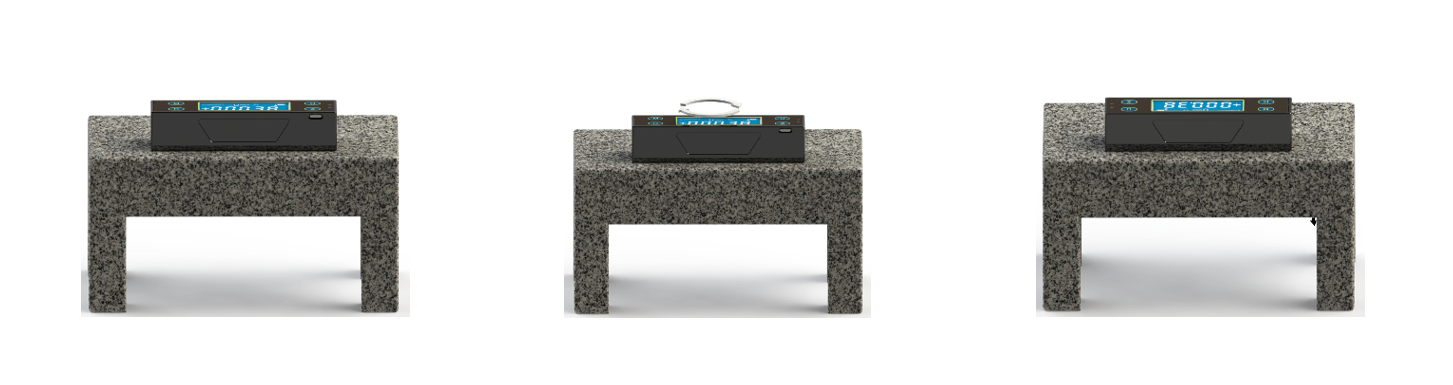

1  零位檢驗

開機后將儀器放在穩定并且接近水平的平臺上，讀數穩定后記下屏幕讀數d1；將儀器旋轉180放置到相同的位置上，待讀數穩定后再記下屏幕讀數d2，若d1與d2的數值相同，符號相反，則儀器零位準確，否則請執行絕對零位校正。

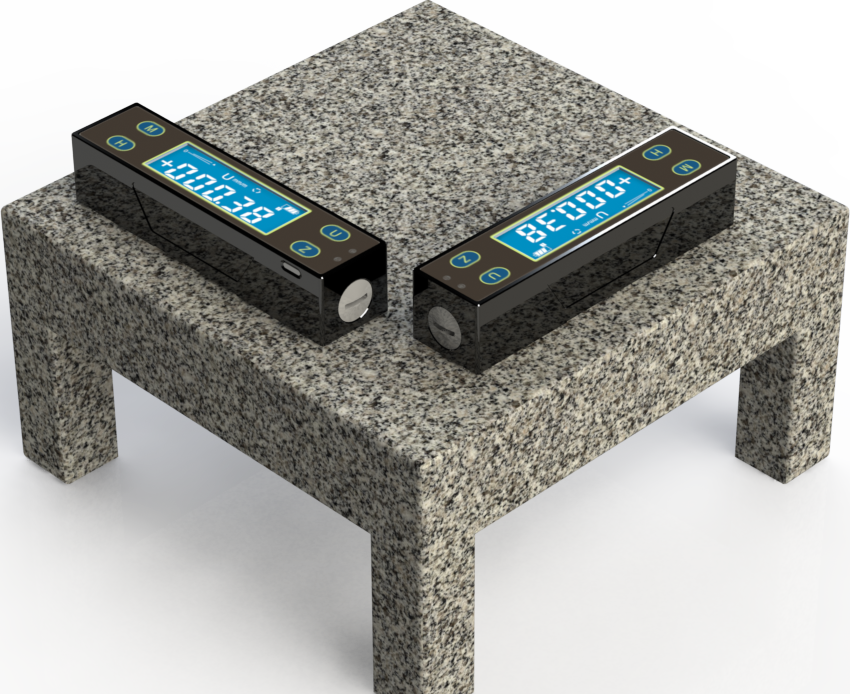

2  絕對零位校正

將儀器放在穩定并且接近水平的平臺上，讀數穩定后按動一次“Z”鍵，屏幕狀態區出現     標志后，將儀器旋轉180度后放置到相同的位置上，待讀數穩定后再按一次“Z”鍵，待屏幕狀態區的      標志消失，完成絕對零位校正。注：該校準步驟可在測量過程中任意時候執行。

3  相對零位校正

開機后放在作為基準的平面上，讀數穩定后按動一次“Z”鍵，待屏幕狀態區出現      標志再按動一次“Z”鍵，待屏幕狀態區的      標志消失后，完成相對零位校正。屏幕狀態區會顯示標志。

注：操作過程中不能移動儀器。

4  水平度調節

將儀器放在被測工件上，調整工件至儀器在圖3中兩個方向上的讀數均為0，則工作面被調整到水平位置。

5  垂直度調節

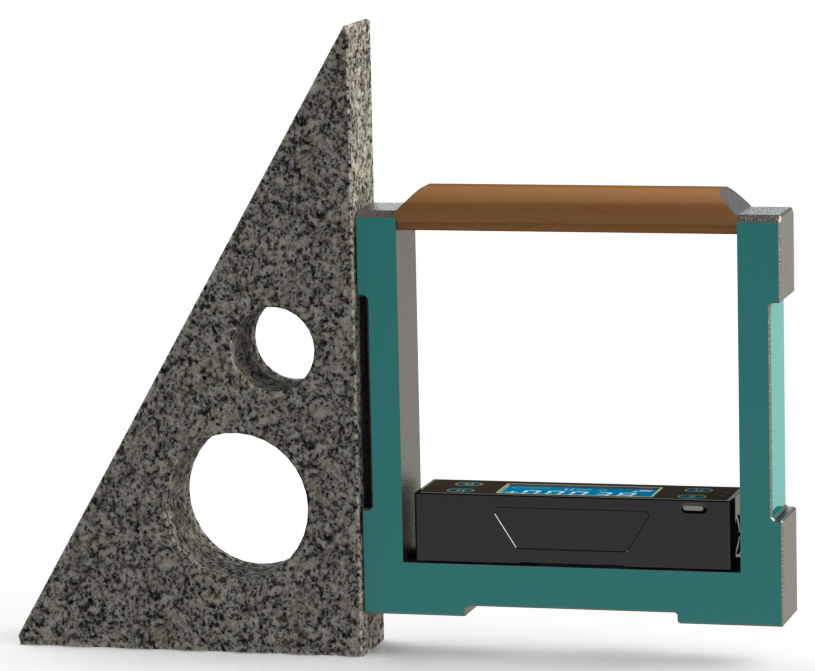

如圖4將儀器放在直角測量治具內,用治具的側面緊貼在被調整的平面上，儀器的讀數即是被測平面的垂直度誤差。

6  直線度測量

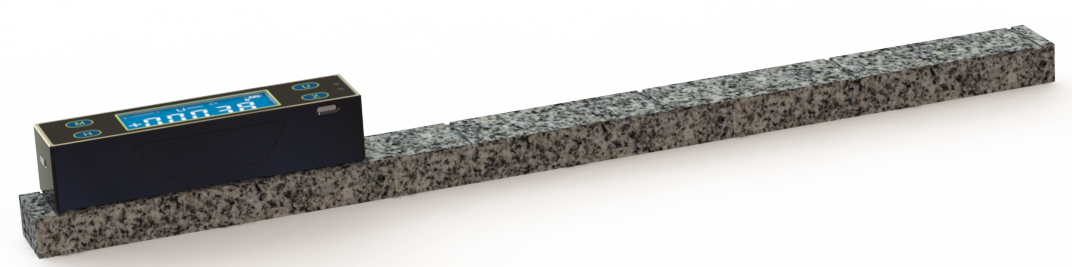

直線度般采用“節距法”(利用橋板對被測截面實際線進行分段)。直線度誤差的數據處理方法有圖解法、旋轉法、計算法。

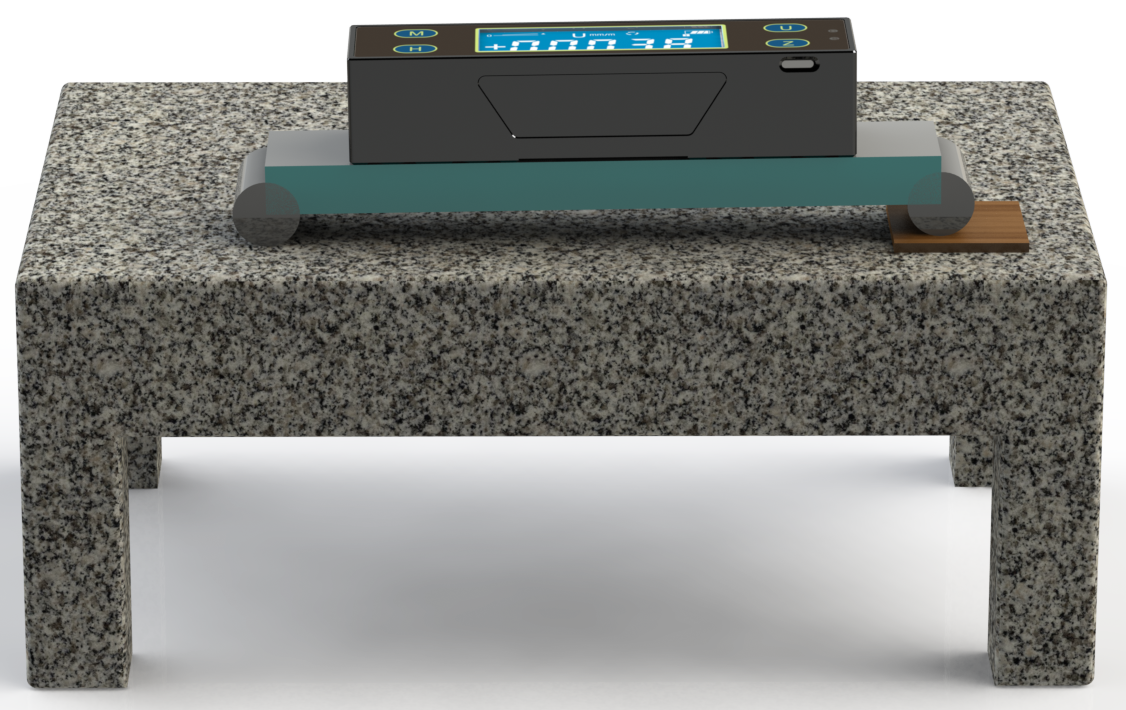

7  平面度測量

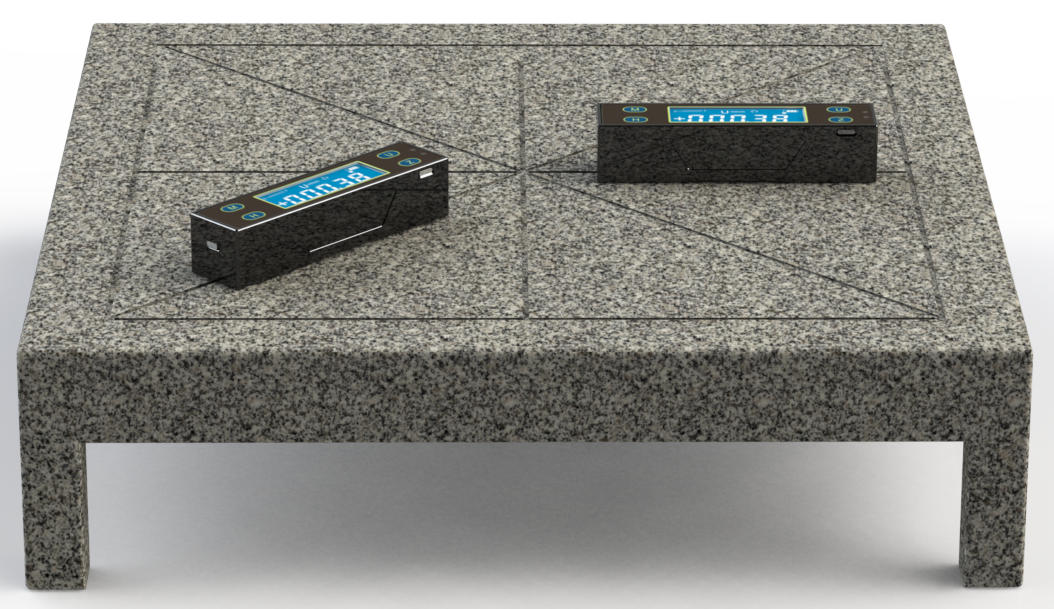

 先按被檢工作面選定合適的橋板跨距，儀器放在橋板上，依次將橋板沿直線從工作面一端移動至另一端，測得每個位置的讀數。每次移動橋板要遵循首尾銜接的原則。根據評定原則行數據處理可求得被檢工作面的平面度。平面度數據處理的繁簡程度及其所得誤差值的準確度，與測量時的布線、布點方式及誤差有關。國標給出了兩種布線、布點方式，即米字型、網格型。國家計量檢規程推薦米字型布點(如圖)。

8  平行度測量

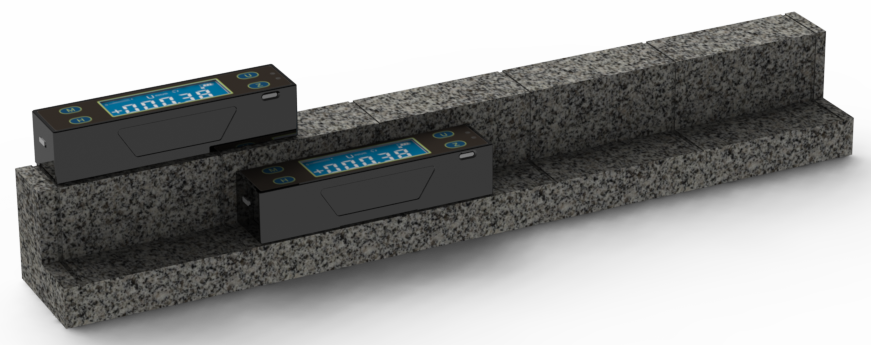

平行度誤差一般按最小條件用定向最小區域包容被測實際要素與基準要素平行。 例如對于狹長且成階梯的平面間平行度誤差的測量，可儀器分別對實際基準表面和被測表面進行分段連續測量，即可得其平行度誤差。

9  厚度/高度測量

本儀器可進行厚度/高度測量，如圖8，則厚度/高度  h = L*sin(α)。 當儀器的顯示單位為mm/m時，用儀器的讀數乘以長度L即可。

10  坡度測量

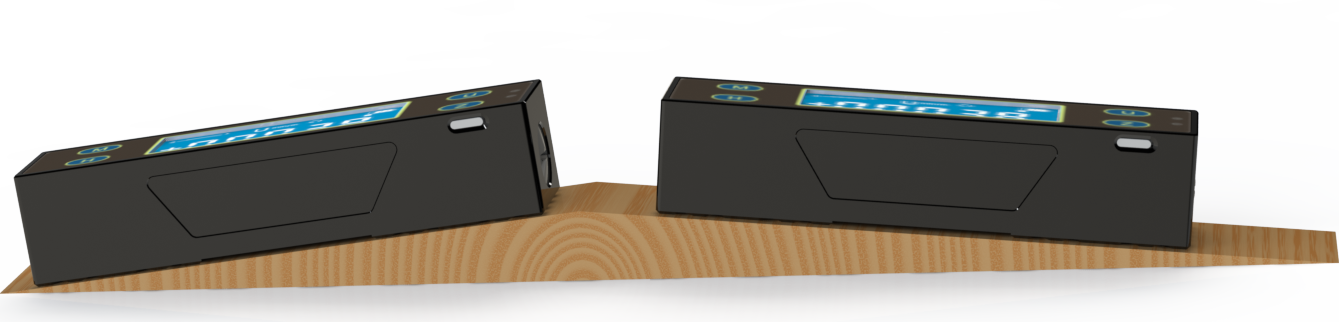

當儀器被用來進行坡度測量時，只需要將儀器放在斜坡上，待讀數穩定后儀器的讀數即是斜坡傾斜的坡度(如圖)。

與電腦聯機通訊

USB鏈接到電腦，用于數據的采集，記錄和處理。

無線鏈接到電腦，用于數據的采集，記錄和處理。

專用的電腦軟件，顯示、處理測量數據。

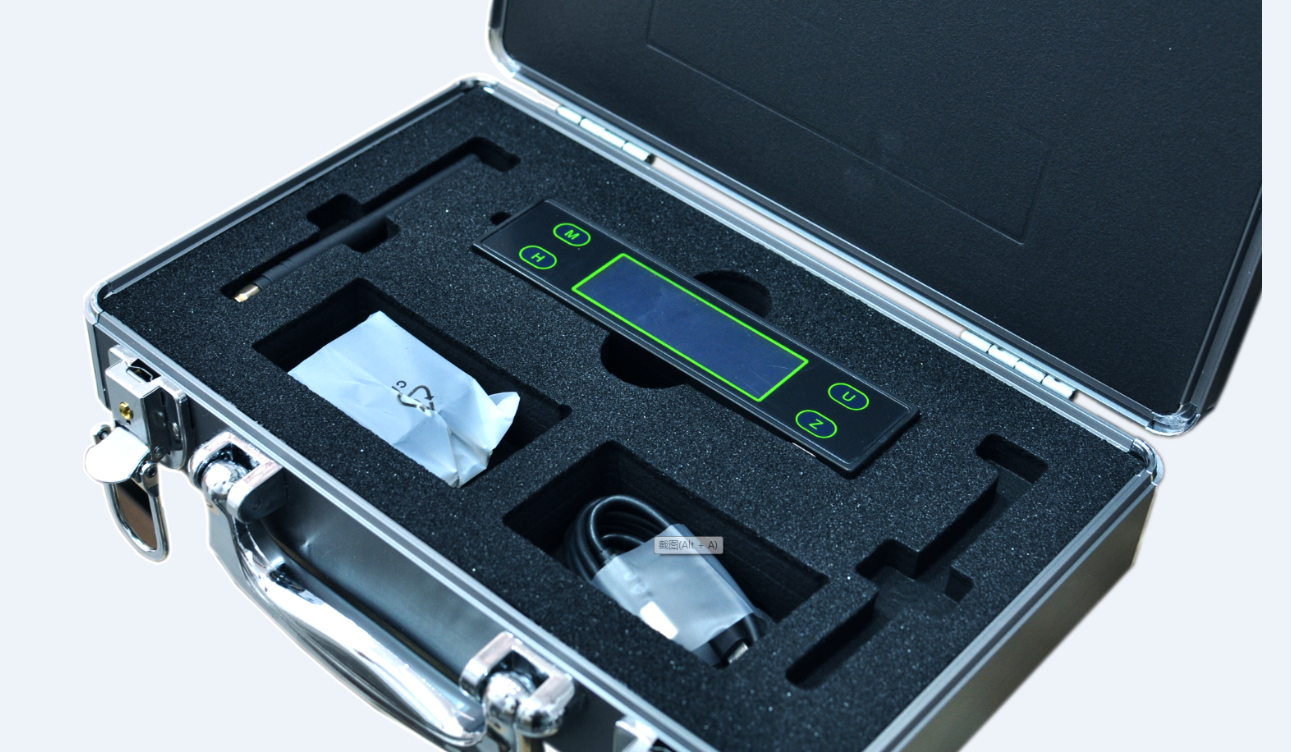

配套和包裝箱

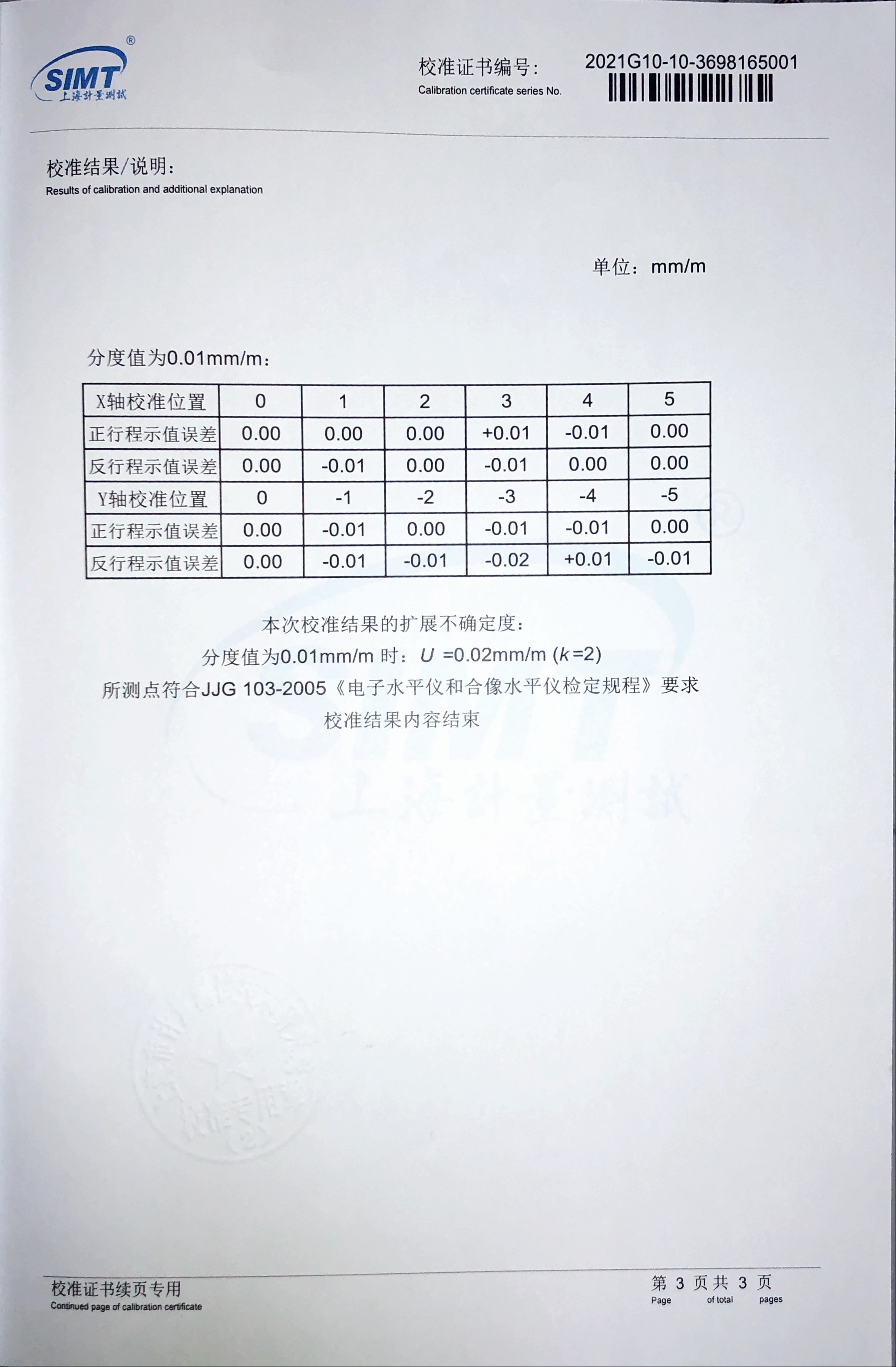

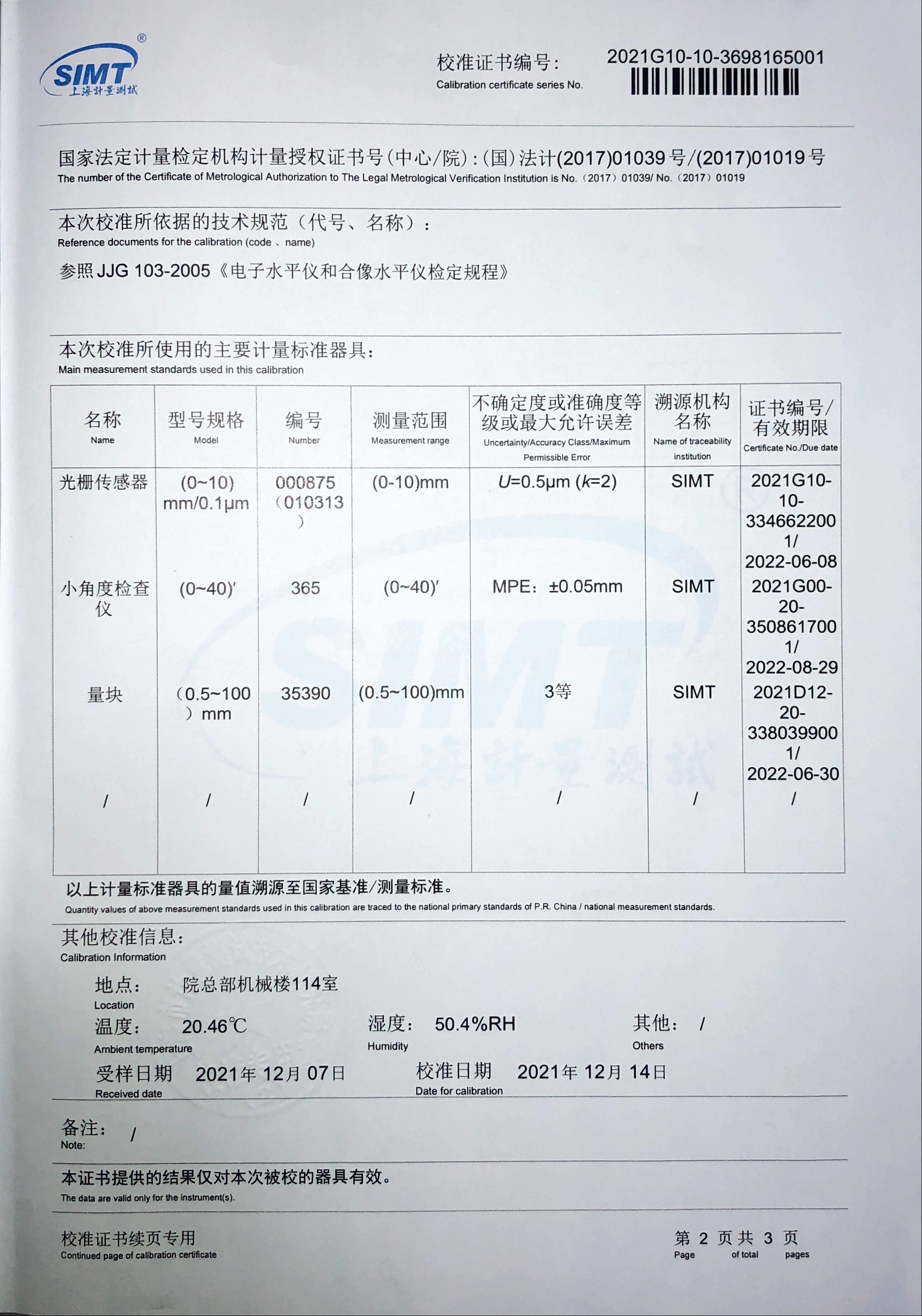

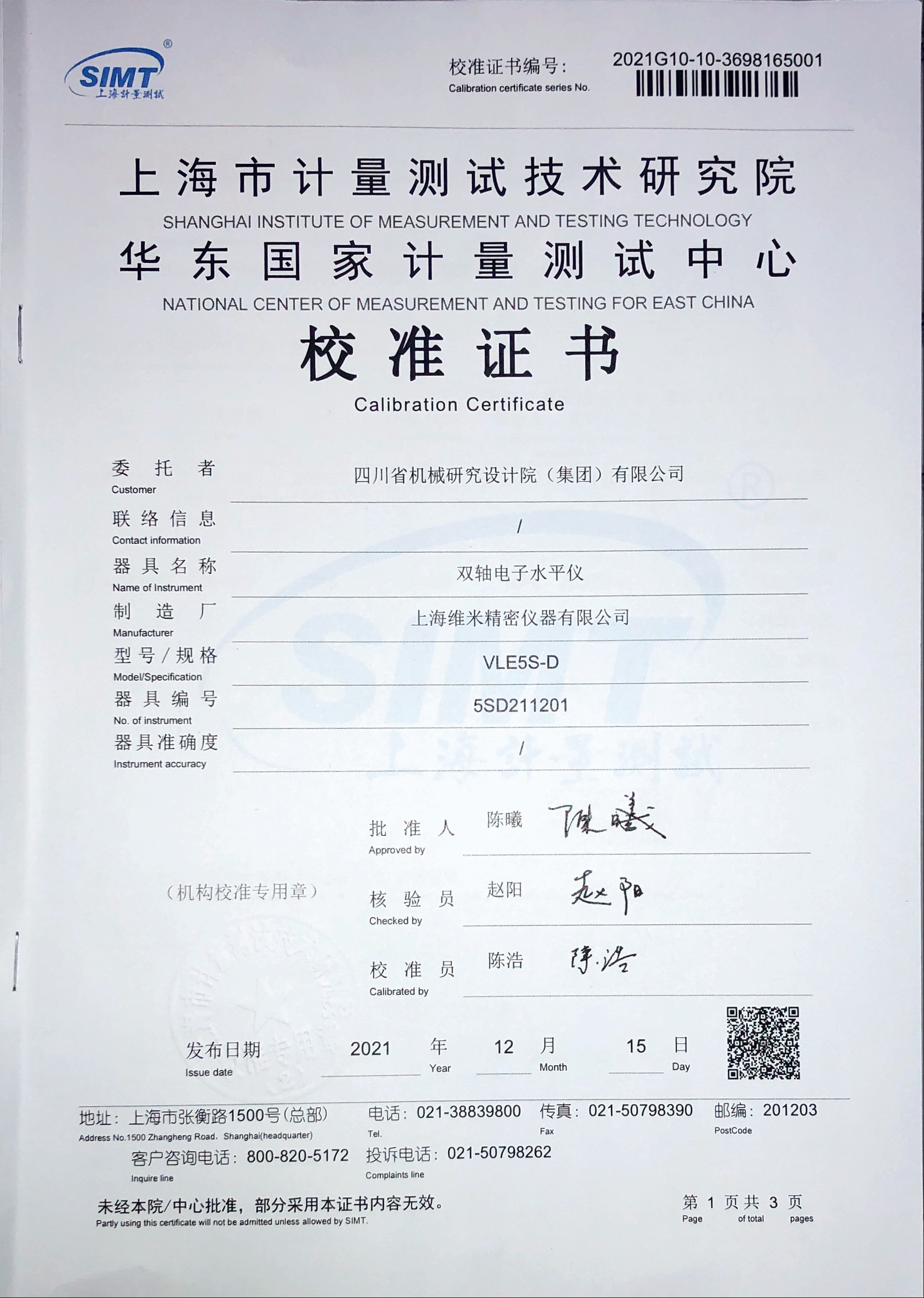

計量校準證書
