VLD1588自動水平系統

產品特征

◇  采用磁吸式無線動態傳感器，實現最高達0.4°的調平精度

◇  傳感器每秒反應次數超過100次，具有過彎修正功能

◇  傳感器具有優秀的抗振性能，振動不影響調平精度

◇  可直接連接市面上多種規格的電磁閥和油缸

◇  可適配市面上所有型號的拖拉機

◇  一鍵校零，可使拖拉機進行斜坡作業

◇  可接受12V DC/24V DC供電

◇  按鍵及工作狀態均語音提示

技術參數

結構和尺寸

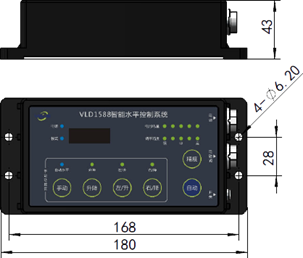

            水平控制盒結構圖                                                   水平傳感器結構圖

操作面板和功能

1、控制盒安裝固定孔。

2、模式指示燈，備用，單自動水平系統無意義。

3、電源指示燈，系統開機后，該指示燈點亮，關機則熄滅。

4、數碼顯示屏，顯示當前傳感器傾斜角度值或設置的參數值。

5、工作狀態及按鍵按下指示燈。

6、傳感器電池電量指示燈，顯示當前為傳感器內電池電量高低。

7、當前調平精度指示燈，從左到右，精度依次為1.2°，1.0°，0.8°，0.6°，0.4°。

8、電磁閥線纜插座，插入該插座的線纜應連接在電磁閥上。

9、電源插座，插入該插座的線纜應連接在拖拉機12V/24V DC電瓶上。

10、開關機按鍵，按一次開機，再按一次關機。

11、精度按鍵，長按該鍵1秒鐘，精度自動改變一個等級。

12、自動水平功能啟動鍵，按動一次該鍵，系統將開啟自動水平功能，自動水平指示燈點亮。

13、右/降按鍵，參閱“按鍵操作及參數設置模式說明” 。

14、左/升按鍵，參閱“按鍵操作及參數設置模式說明” 。

15、升降按鍵，參閱“按鍵操作及參數設置模式說明” 。

16、手動按鍵，短按該鍵，系統關閉自動水平功能或關閉手動升降功能，并進入手動水平模式。長按該鍵超過3秒鐘，傳感會將當前的角度作為零點（相對水平位置）。

17、傳感器電源指示燈，傳感器開后點亮，關機熄滅。

18、傳感器充電指示燈，接入充電器后該指示燈點亮，熄滅表示充電完成。

19、傳感器開關機鍵，長按2秒開機，再長按2秒關機；短按進行絕對水平校準，詳情請參閱“傳感器絕對水平校準”條目的說明。 20、傳感器充電插座，為傳感器充電時，請將充電插頭插入該插座。
