VML5S-CJ電子差分水平儀

一、概述

VML5S-CJ差分水平儀主要用于艦船系統裝備水平度檢測、調整和驗證。

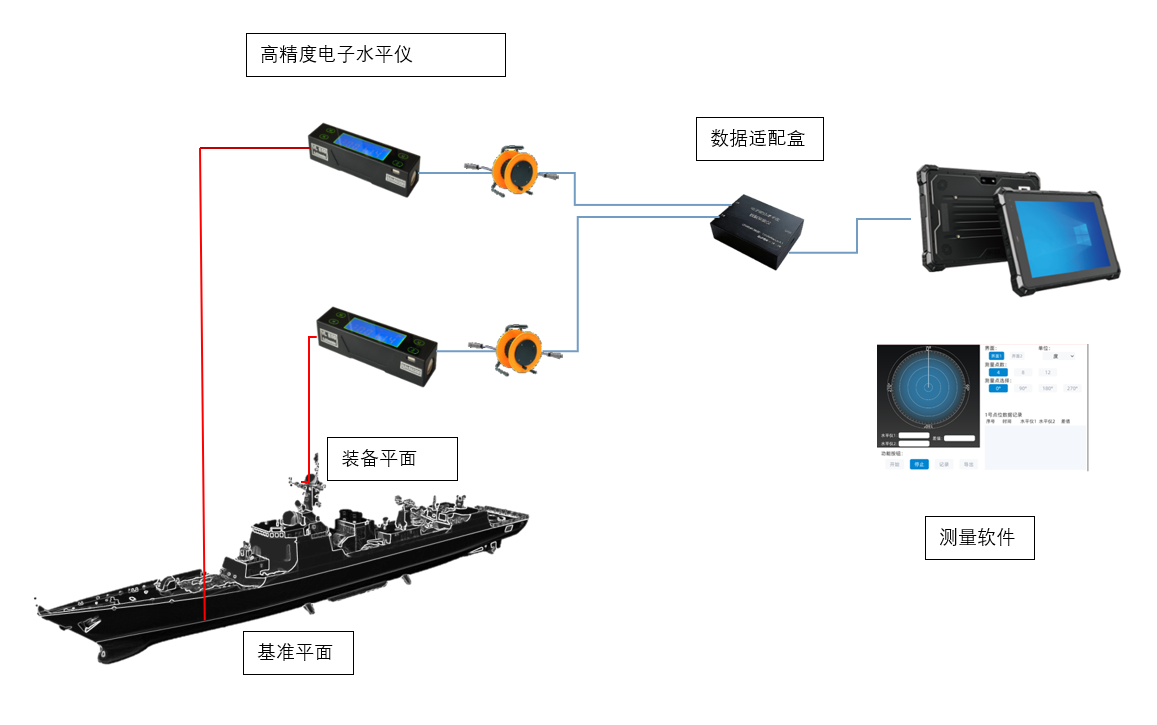

本差分水平儀主要有高精度電子水平儀（2個）、數據適配盒、專用主機和軟件、數據傳輸電纜等配套組成。

本差分水平儀的兩個高精度電子水平儀分別對艦船基準平臺（A平面）和系統裝備基座（B平面）進行實時的水平度測量，通過專用軟件采集測量數據、計算差分值，分析和計算測量數據，形成模板形式測量報告。

本差分水平儀出廠前經權威計量院（上海計量研究院或指定計量院）計量合格，每套隨機附帶計量合格證書。

二、技術參數

1.  量程：不低于±10°；

2.  測量精度：優于0.001°、0.01mm/m，線性誤差不大于0.3%；

3.  分辨率：0.0001°、1″或0.01mm/m（可切換）；

4.  水平儀電源：3.7V鋰電池，工作時間不小于8小時，有充電接口；

5.  工作溫度范圍：-10℃～55℃。

三、設備和功能

 1、設備主要功能

a) 系統可實時測量A平面、B平面相對于水平面或基準平面的水平度，并進行差分計算；

b) 主機同時顯示1#水平儀、2#水平儀的測量數據、差分值并采集、計算數據平均值；

c) 專用軟件能夠按要求記錄、存儲、計算測量數據，輸出測量報告；

d) 絕對和相對測量模式，絕對零位和相對零位自校準功能，可消除溫漂；

 2、 專用測量軟件功能

a) 實時采集、顯示兩個電子水平儀測量數據和差分值；

b) 可根據需要采集有效測量值、差分值并進行平均值計算；

c) 可對旋迥平臺4點、8點、12點采樣，或自行設置采樣點數；

d) 能夠記錄和存儲測量時間和測量數據，輸出模板形式測量報告，報告中測量單位、人員、時間、船型（號）、裝備信息等可編輯；

e) 配備實時動態曲線圖；

f) 數據單位可在角度單位（度、度：分：秒）和坡度單位（mm/m）等不同單位間切換；

g) 測量數據可以保存并導出。

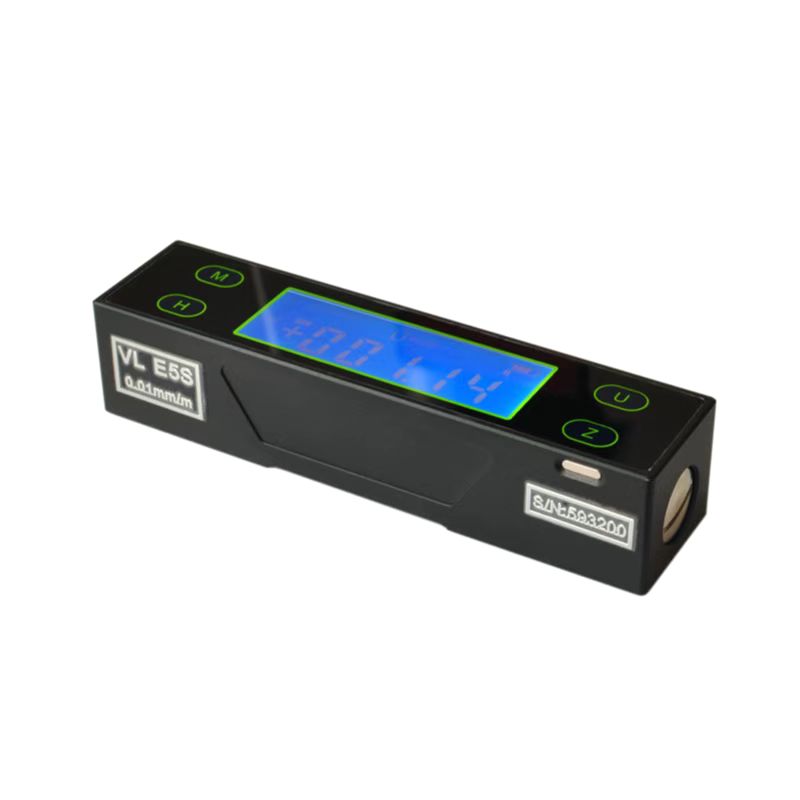

 3 電子水平儀（測量模塊）

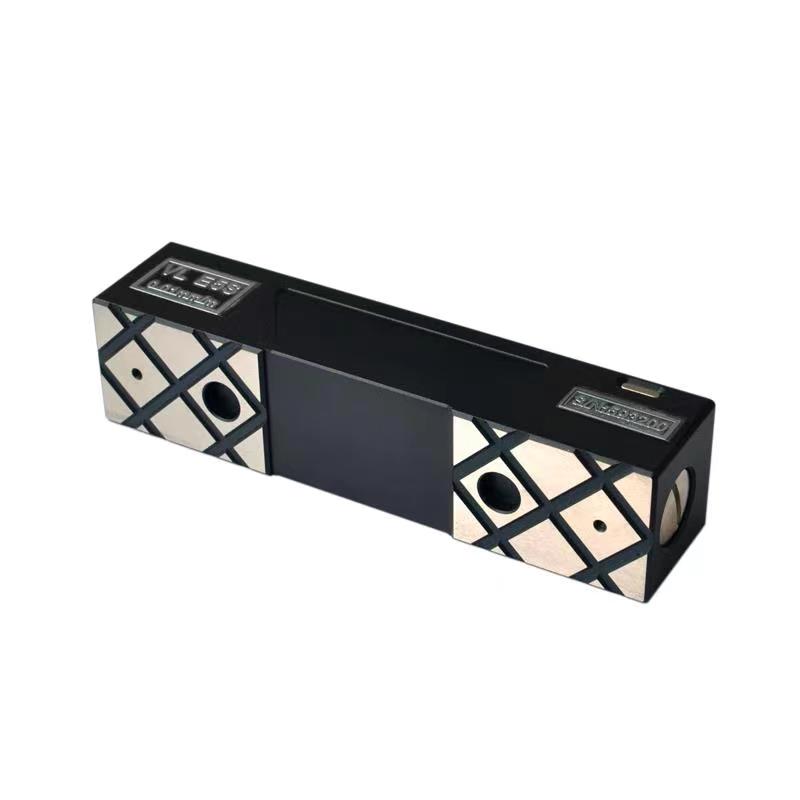

  a) 測量面：150×36mm（或130×50mm），精磨加工、防應力菱形設計，磁吸功能（按需）；

  b) 機身材質：不銹鋼一體外殼；

  c) 通訊接口：RS-485串口；

  d) 水平位置精度高達2″（0.01mm/m），可單獨作為水平測量工具使用；

  e) 讀數穩定時間：＜2S；

  f) 絕對零位和相對零位一鍵校準，消除漂移；

  g) 數值單位可在度、度：分.分、毫米/米間切換；

  h) 3.7V鋰電池供電，工作時間≥8小時，可充電，電池可方便拆裝；

  i) 重量：約0.8kg；

4、主機

  a) 鋁合金加固外殼，定制功能接口

  b) 觸摸控制屏，10.1吋屏幕

  c) 外形尺寸：270×180×23mm

  d) 重量：1300g

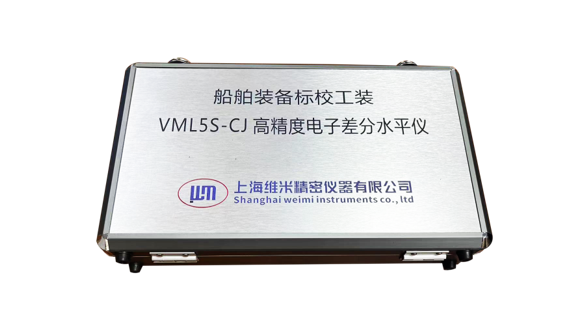

五、VML5S-CJ差分水平儀供貨清單
