A2型吊籃平衡儀

產品特征

●    適用于電動吊籃自動調平或者防傾斜報警

●    只需1個轉換開關即可實現自動/手動切換

●    內置 2 路 10A 大電流繼電器

●    自動調平報警點為±4°，復位點為±0.5°

●    防傾斜報警點為±8°，復位點為±1°

●    USB即時通訊功能，可修改傳感器所有參數

●    支持直流9~56V或交流6~60V供電電壓

產品結構圖（單位mm）

產品使用說明

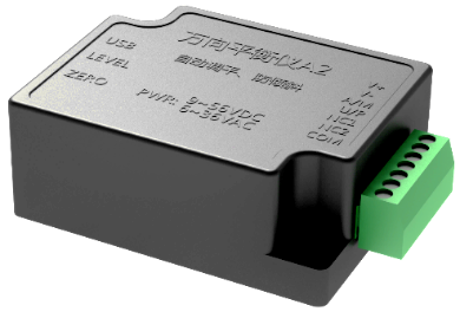

產品外殼左側有USB、 LEVEL、 ZERO標識，其功能和相關設置方法如下：

Micro USB接口：用戶可通過專用數據線連接電腦，用官方軟件修改平衡儀的各項設置參數及安裝方式。在官網可下載應用軟件和詳細的通訊說明。

LEVEL-工作模式指示燈：該燈不亮時（默認狀態）表示平衡儀工作在自動調平模式；該燈點亮時表示平衡儀工作在防傾斜模式。

自動調平模式：當平衡儀處于不同傾斜角度時，平衡儀相關端子（ NC1、 NC2、COM）會相應聯通或斷開，控制吊籃實現自動調平。 具體情況見“平衡儀自動調平動作示意圖”及“自動調平接線圖”。

防傾斜模式：當平衡儀傾斜超過設置值時（默認8°，不區分左右傾斜）平衡儀相關端子（ NC1、 NC2）會相應斷開，當平衡儀恢復到設置角度內時（默認1°）NC1端子恢復到與NC2端子聯通，實現控制吊籃停止和繼續工作，具體情況見“防傾斜模式接線圖”。

ZERO-零位及工作模式設置鍵：可通過該鍵進行平衡儀零位設置和工作模式設置。該鍵置于外殼內，需通過細鐵絲等插入并按鍵設置。

零位設置：將平衡儀置于某個位置，用細鐵絲長按ZERO鍵2秒鐘后松開，平衡儀將當前位置作為零點（水平點）。

工作模式設置：工作模式轉換時，用細鐵絲1 秒內 連續按ZERO鍵 3 次，即切換工作模式。

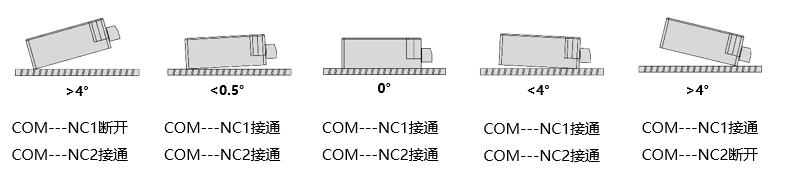

平衡儀自動調平動作示意圖（默認安裝方式）

設置報警點及復位點：

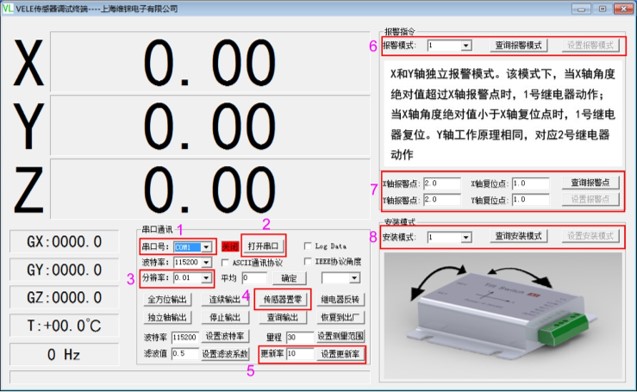

平衡儀可通過上位機軟件修改報警點和復位點，設置時需注意：

n當平衡儀工作在自動調平模式時，使用的是X軸框內設置報警點和復位點參數。 n當平衡儀工作在防傾斜模式時，使用的是Y軸框內設置報警點和復位點參數。

詳見產品手冊“調試軟件使用方法”。
